En la ingeniería industrial moderna, la demanda de sistemas de transporte de fluidos y gases fiables y sin juntas nunca ha sido mayor. A medida que los proyectos de infraestructuras se adentran en entornos altamente corrosivos, los sistemas de tuberías tradicionales con numerosas juntas mecánicas se están convirtiendo en un lastre. Los ingenieros y especialistas en adquisiciones se preguntan con frecuencia: ¿qué es exactamente tubería flexible y cómo mitiga los riesgos operativos asociados a las tuberías convencionales? Una tubería coiled tubing es una longitud continua de tubo metálico, enrollado en un gran carrete, capaz de extenderse miles de metros sin una sola soldadura transversal o accesorio mecánico. Este revolucionario formato ofrece una velocidad de instalación, una integridad estructural y una resistencia química sin precedentes.

En TOKO TECHLtd., somos una empresa de fabricación orientada a la exportación especializada en I+D, producción y venta de sistemas de tuberías metálicas de alta gama. Con sede en Shanghai, China, y con instalaciones de fabricación situadas en el delta del río Yangtze, la región industrial más importante de China, contamos con una moderna base de producción muy avanzada. Desde nuestra fundación, TOKO TECH se ha adherido a la filosofía central de Calidad Primero, Innovación Impulsada. Nos dedicamos a suministrar productos de tuberías de alto rendimiento, resistentes a la corrosión y de alta temperatura/alta presión para clientes de todo el mundo. En esta guía autorizada y dirigida por expertos, exploraremos las propiedades mecánicas, las metodologías de fabricación y la ciencia superior de los materiales que definen la tubería en espiral moderna, proporcionándole los conocimientos técnicos necesarios para su próxima adquisición de infraestructuras.

1. ¿Qué son los tubos en espiral? Resumen operativo

Para responder plenamente a la pregunta de qué son los tubos en espiral, hay que entender su diferencia estructural con respecto a las tuberías convencionales. Un tubo en espiral se fabrica como un conducto metálico continuo y extraordinariamente largo. En lugar de cortarse en tramos rectos estándar de 20 ó 40 pies, el tubo se estira, se recuece y se enrolla meticulosamente en carretes de madera o acero. Dependiendo del diámetro exterior (DE) y del grosor de la pared, una sola bobina puede contener varios kilómetros de tubo continuo.

Este formato continuo es fundamental. Cada vez que una tubería convencional debe prolongarse, es necesaria una unión, ya sea mediante un racor mecánico, una brida o una soldadura orbital. En la transmisión de fluidos peligrosos a alta presión, cada unión representa un punto potencial de fallo, fuga o caída de presión. Utilizando una tubería coiled tubing, los ingenieros pueden tender líneas continuas desde un panel de control directamente hasta el punto final operativo, obviando por completo la necesidad de conexiones intermedias. Esto crea un sistema estructuralmente sólido y a prueba de fugas que es muy superior en seguridad y fiabilidad operativa.

2. Ventajas técnicas de los tubos en espiral

Según nuestra experiencia en el suministro de proyectos de infraestructuras globales, la transición de tubería recta a tubería flexible ofrece ventajas económicas y de ingeniería inmediatas y cuantificables. Recomendamos auditar sus procedimientos de instalación actuales para identificar las áreas en las que la tubería continua puede eliminar desperdicios y peligros.

Lo primero y más importante es la drástica reducción del tiempo de instalación. Para instalar una tubería en espiral basta con desenrollar el material a lo largo de la canaleta designada, doblarlo en las esquinas con herramientas especializadas y realizar las conexiones de los terminales. De este modo se elimina el laborioso proceso de medir, cortar, desbarbar y soldar cientos de secciones individuales de tubo recto. La reducción de los costes de mano de obra compensa a menudo el elevado coste del material de los tubos en espiral.

En segundo lugar, la integridad estructural aumenta considerablemente. Los tubos coiled tubing son muy resistentes a la fatiga inducida por las vibraciones. En plataformas marinas o plantas de fabricación pesada, donde la maquinaria pesada crea una tensión vibratoria constante, las juntas rígidas de los tubos suelen agrietarse o aflojarse. Un tubo coiled tubing continuo absorbe y distribuye estas cargas vibratorias a lo largo de toda su longitud, reduciendo drásticamente las intervenciones de mantenimiento y las catastróficas fugas de productos químicos.

3. Selección de materiales para entornos extremos

El éxito operativo de un tubo coiled tubing depende totalmente de las propiedades metalúrgicas de su aleación. El transporte de gas ácido, productos químicos altamente ácidos o vapor supercrítico requiere composiciones elementales específicas para evitar las picaduras, la corrosión por intersticios y el agrietamiento por corrosión bajo tensión por cloruros. En TOKO TECH, diseñamos nuestros productos para que sobrevivan a los entornos industriales más hostiles.

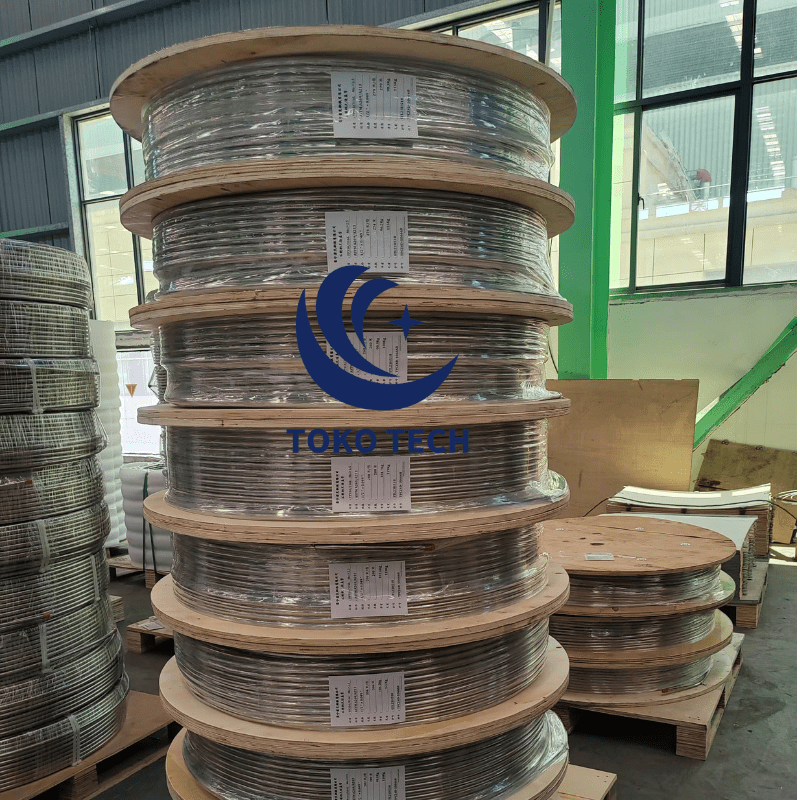

3.1 Tubo en espiral soldado UNS S31603 / ASTM A269 TP316L

Para entornos corrosivos estándar, recomendamos nuestro Tubo soldado UNS S31603 / EN 1.4404 / ASTM A269 TP316L. La adición de molibdeno a la matriz de acero inoxidable 316L proporciona una excelente resistencia contra las picaduras localizadas y la corrosión general. La "L" denota un bajo contenido de carbono, lo que impide la precipitación de carburo durante la soldadura, garantizando que el tubo siga siendo estructuralmente sólido incluso a temperaturas elevadas. Este tubo coiled tubing específico es la columna vertebral de las líneas de instrumentación general y control hidráulico en todo el mundo.

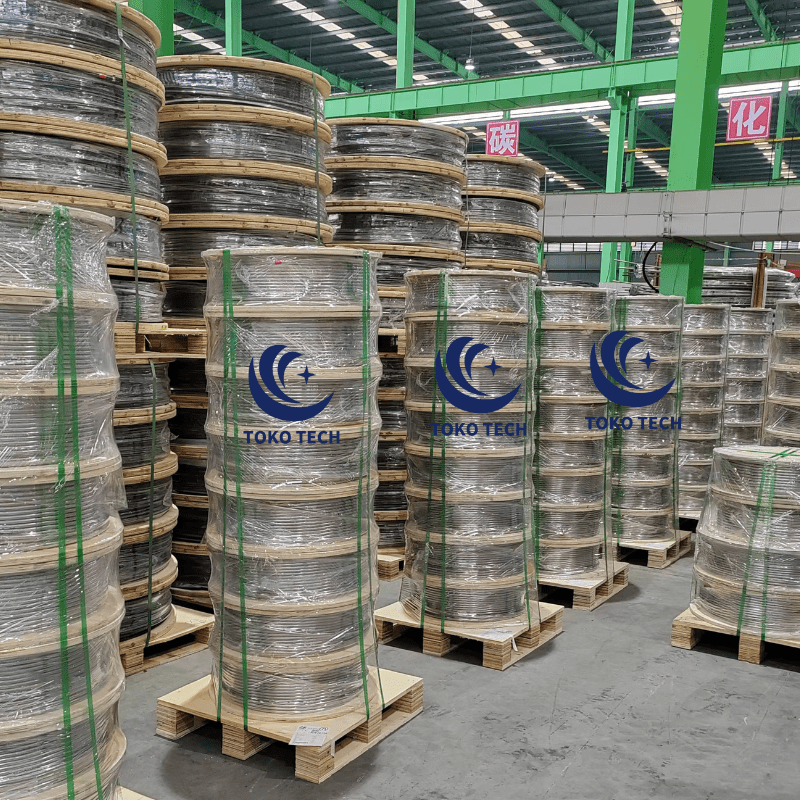

3.2 Tubo en espiral soldado UNS N06600 / Inconel 600

Cuando las operaciones entran en parámetros de alta temperatura, el acero inoxidable estándar se degrada. Para estos casos, ofrecemos el UNS N06600 / EN 2.4816 / ASTM B167 / W. Nr. 2.4816 (Inconel 600) Tubo en rollo soldado. Inconel 600 es una aleación de níquel-cromo diseñada específicamente para su uso a temperaturas criogénicas de hasta 2000 grados Fahrenheit. El alto contenido de níquel de este tubo coiled tubing lo hace prácticamente inmune al agrietamiento por corrosión bajo tensión por iones cloruro, por lo que es vital para reactores nucleares, calentadores de procesamiento químico y líneas de vapor de alta temperatura.

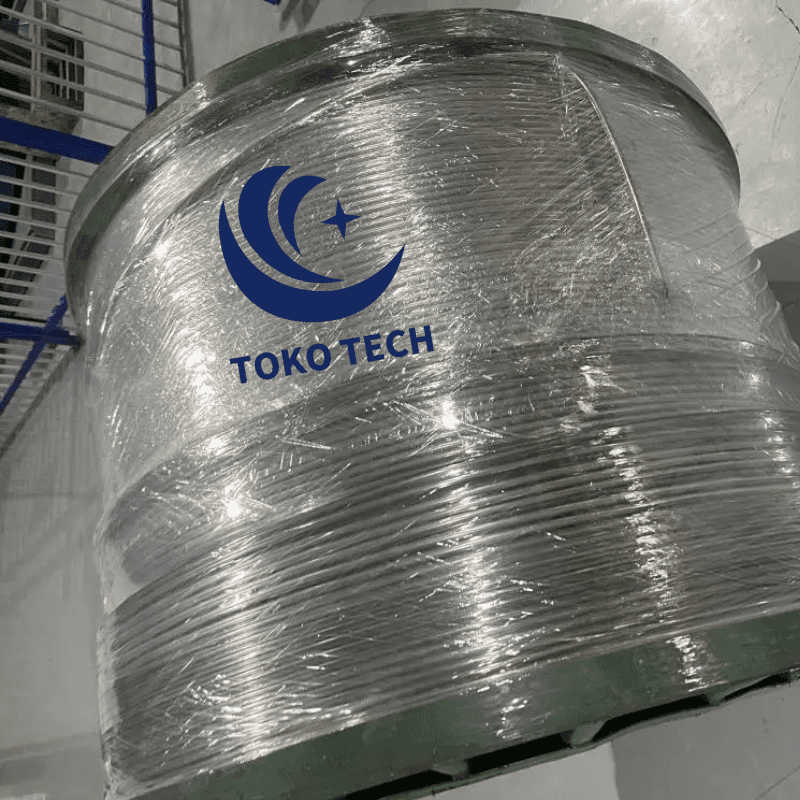

3.3 Tubo en espiral sin soldadura UNS N10276 / Hastelloy C-276

En los entornos químicos más extremos, como el cloro gaseoso húmedo, el hipoclorito y las soluciones de dióxido de cloro, las aleaciones estándar fallan rápidamente. Para combatir esto, TOKO TECH fabrica el UNS N10276 / EN 2.4819 / ASTM B622 / W. Nr. 2.4819 (Hastelloy C-276) Tubo en espiral sin soldadura. Esta superaleación ofrece una resistencia sin igual a la corrosión localizada y a los medios oxidantes y reductores. Al tratarse de un tubo coiled tubing sin soldadura, carece de cualquier costura de soldadura longitudinal, proporcionando el índice de presión de rotura absolutamente más alto y una estructura metalúrgica uniforme disponible en el mercado.

3.4 Aplicaciones de los tubos multiconducto

En aplicaciones marinas y submarinas complejas, el tendido de líneas individuales resulta ineficaz. Para solucionarlo, diseñamos avanzados haces de tubos multiconducto. Para ello, tomamos varias líneas de tubería flexible (a menudo de distintos diámetros y aleaciones) y las envolvemos en una cubierta termoplástica extruida. Este sistema umbilical permite a los operarios utilizar simultáneamente líneas de potencia hidráulica, inyección química y control neumático dentro de un único cable continuo altamente protegido.

4. Principales aplicaciones industriales de los tubos en espiral

Debido a que TOKO TECH se encuentra en el delta del río Yangtze, tenemos acceso directo a pruebas metalúrgicas de vanguardia y puertos de aguas profundas, lo que nos permite suministrar productos de tubería flexible que se utilizan ampliamente en una amplia gama de industrias globales.

• Petroquímica y petróleo y gas: Una tubería flexible continua se despliega en pozos petrolíferos activos para la intervención en pozos, la inyección de productos químicos y la purga de nitrógeno. La ausencia de juntas evita que se enganche en el fondo del pozo.
• Energía y potencia: Las plantas termosolares y las instalaciones nucleares confían en nuestros tubos coiled tubing Inconel 600 para la generación de vapor sobrecalentado y los bucles de refrigeración críticos.
• Construcción naval y marina: Los tubos multiconducto se utilizan mucho para el control remoto hidráulico de válvulas de lastre y sistemas de bombeo de carga en las cubiertas de grandes petroleros, donde la niebla salina destruiría las tuberías estándar.
• Industria farmacéutica y alimentaria: El diámetro interior sin soldadura de nuestros tubos coiled tubing 316L evita el atrapamiento de bacterias, lo que los convierte en la mejor opción para el trasvase de líquidos sanitarios y el suministro de gases de alta pureza.
• Ingeniería Medioambiental: Se utiliza en sistemas de control de emisiones en los que una línea de muestreo continua y sin soldaduras debe conducir gases de chimenea agresivos a equipos analíticos remotos sin riesgo de contaminación atmosférica.

5. El proceso de fabricación y la garantía de calidad

Para producir de forma consistente un tubo coiled tubing de primera calidad, un fabricante debe mantener un control de calidad riguroso e inflexible. En TOKO TECH, nuestra filosofía Quality First, Innovation Driven está integrada directamente en nuestras líneas de producción.

Para los tubos en espiral soldados, utilizamos soldadura TIG (gas inerte de tungsteno) de precisión o soldadura láser. Las tiras de metal de alta calidad se laminan para darles forma tubular, se sueldan de forma continua y, a continuación, se someten a estirado en frío y recocido brillante. Este proceso homogeneiza el cordón de soldadura, haciendo que la estructura metalúrgica sea casi indistinguible del metal base. En el caso de nuestros tubos en espiral sin soldadura, se extruye un tocho macizo de aleación (como Hastelloy C-276) y se estira repetidamente en frío sobre un mandril hasta conseguir el diámetro exterior y el espesor de pared exactos. Cada kilómetro de tubo en espiral producido en nuestra base de Shanghai se somete a pruebas de corrientes de Foucault 100%, pruebas de presión hidrostática e identificación positiva de materiales (PMI) antes de la bobina.

6. Tabla resumen: Comparación de materiales de tubos coiled tubing

Para ayudar a los ingenieros de compras a seleccionar el tubo coiled tubing óptimo para sus parámetros operativos, hemos compilado una matriz comparativa resumida de nuestras principales aleaciones de alto rendimiento.
